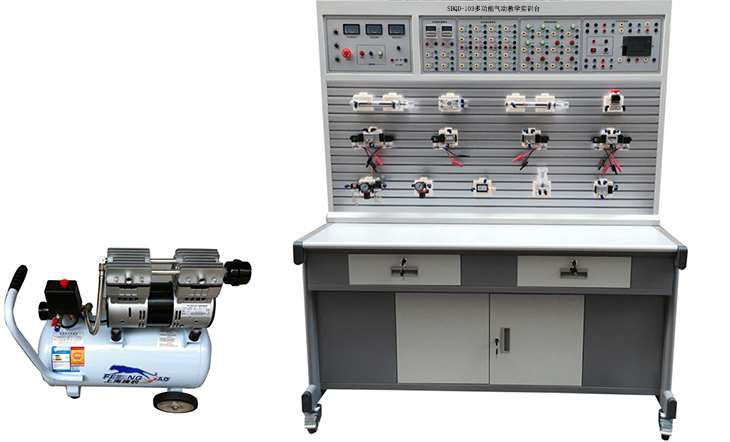

SBQD-103多功能氣動教學實訓臺
多功能氣動教學實訓臺、氣動PLC控制實驗裝置是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求,參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程控制器（PLC)學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
多功能氣動教學實訓臺適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程設計。可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗。掌握PLC可編程序控制的功能，控制原理及編程技巧等。
一、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa
7、電器控制單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用于控制氣泵是否通電。提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用西門子S7-200 SMART SR20主機，12路開關量輸入， 8路繼電輸出。
（3）配有控制模塊：電源模塊，PLC控制模塊，直流繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
二、主要特點
1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶"T"溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC控制的行程開關順序動作回路
27、PLC控制的連續往返回路
28、PLC控制的延時返回的單往復回路
29、PLC編程軟件學習和使用
四、氣動PLC控制實訓裝置配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
單位 |
|
1 |
實訓桌 |
|
1 |
張 |
|
2 |
實訓臺 |
|
1 |
臺 |
|
3 |
PLC主機模塊 |
S7-200 SMART SR20 |
1 |
塊 |
|
4 |
電源模塊 |
|
1 |
塊 |
|
5 |
繼電器控制模塊 |
|
1 |
塊 |
|
6 |
PLC控制按鈕模塊 |
|
1 |
塊 |
|
7 |
靜音無油空氣壓縮機 |
|
1 |
臺 |
|
8 |
單作用缸 |
QGX25ⅹ100 |
1 |
只 |
|
9 |
雙作用缸 |
QGX25ⅹ100 |
2 |
只 |
|
10 |
旋轉氣缸（透明） |
|
1 |
只 |
|
11 |
三聯件 |
AC2000 |
1 |
只 |
|
12 |
減壓閥（帶壓力表） |
AR2000 |
1 |
只 |
|
13 |
手動換向閥 |
H210—08 |
2 |
只 |
|
14 |
單電磁換向閥（二位三通）常開 |
3V210-8 |
1 |
只 |
|
15 |
單電磁換向閥（二位三通）常閉 |
3V210-8 |
1 |
只 |
|
16 |
單電磁換向閥（二位五通） |
4V210-8 |
2 |
只 |
|
17 |
雙電磁換向閥（二位五通） |
4V220-8 |
1 |
只 |
|
18 |
雙電磁換向閥（三位五通） |
4V230-8 |
1 |
只 |
|
19 |
單氣換向閥（二位五通） |
4A210—08 |
2 |
只 |
|
20 |
雙氣換向閥（二位五通） |
4A220—08 |
2 |
只 |
|
21 |
行程閥（機控） |
MOV—2 |
1 |
只 |
|
22 |
行程閥（按鈕） |
MOV—3 |
1 |
只 |
|
23 |
行程閥（按鈕帶鎖） |
MOV—3A |
1 |
只 |
|
24 |
或門型梭閥 |
KV—08 |
2 |
只 |
|
25 |
快速排氣閥 |
QE—02 |
2 |
只 |
|
26 |
單向節流閥 |
ASC-08 |
2 |
只 |
|
27 |
單向節流閥（裝在缸體上） |
JSC601 |
7 |
只 |
|
28 |
單向閥 |
1/4 |
2 |
只 |
|
29 |
順序閥（透明） |
|
1 |
只 |
|
30 |
氣容 |
|
1 |
只 |
|
31 |
消聲器 |
1/8 |
2 |
只 |
|
32 |
消聲器 |
2/8 |
1 |
只 |
|
33 |
三通（T型三通） |
Ø 6 |
6 |
只 |
|
34 |
三通（Y型減徑三通） |
Ø 8—Ø 6 |
1 |
只 |
|
35 |
四通 |
Ø 6 |
4 |
只 |
|
36 |
氣管 |
PU6ⅹ4 |
20 |
米 |
|
37 |
磁性開關 |
|
4 |
只 |
|
38 |
編程電纜（適配器） |
西門子 |
1 |
條 |
|
39 |
實驗導線 |
|
1 |
包 |
|
40 |
工具箱 |
|
1 |
個 |
|
41 |
內六角扳手 |
|
3 |
把 |
|
42 |
螺絲刀 |
|
2 |
把 |
|
43 |
剪刀 |
|
1 |
把 |
|
44 |
活動板手 |
|
1 |
把 |
|
45 |
尖嘴鉗 |
|
1 |
把 |
|
46 |
氣孔塞頭 |
Ø 6 |
10 |
只 |
|
47 |
氣動實訓說明書 |
|
1 |
冊 |
|
48 |
西門子PLC編程軟件、程序軟件 |
光盤 |
1 |
盤 |
|
